Kinatibuk-ang Description

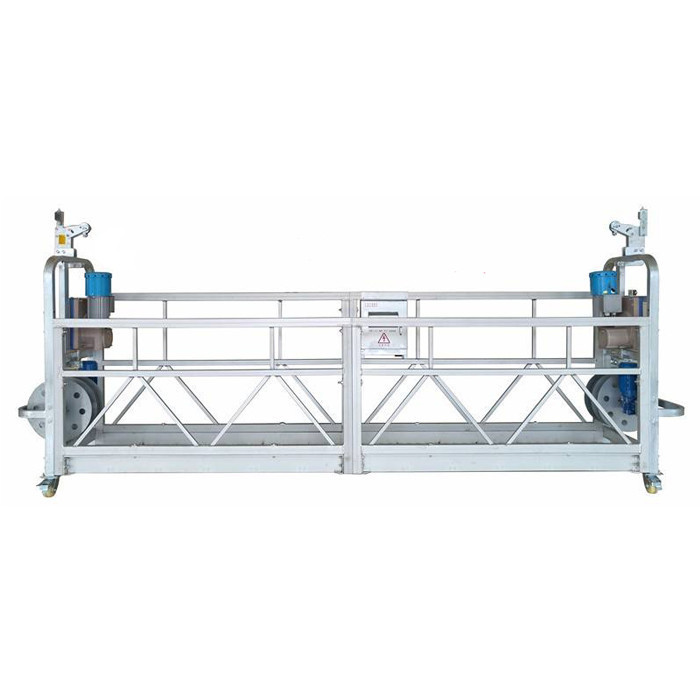

Ang gisuspinde nga plataporma naglangkob kon ang mekanismo sa pagsuspinde, pagtaas, pagkaluwas sa kaluwasan, kahon sa pagkontrol sa kuryente ug plataporma. Sila adunay malig-on nga istraktura ug kini sayon nga magamit. Sumala sa aktwal nga mga panginahanglan, sila nagkahiusa nga nagkatapok ug gibungkag. Ang gigamit nga platfrom magamit sa pagtukod sa gawas nga kuta, dekorasyon, pagpanglimpyo ug pagmentinar sa taas nga mga building.
Gisuspenso nga platfrom parameter
Item | type ug parameter sa gisuspinde nga plataporma | |||
modelo sa gisuspinde nga plataporma | ZLP 800 | ZLP 630 | ||
pagpataas sa gikusgon | 8-10m / min | 9-11m / min | ||
gidak-on sa plataporma (lenght * gilapdon) | (2.5mx3) x0.76m | (2mx3) x0.76m | ||
steel wire rope | istruktura: 6x19W + 1WS-8.3 Minimum nga pagkaguba sa pull force: 65KN | istruktura: 4x31SW + NF-8.3 Minimum nga pagkaguba sa pwersa nga pull: 53KN | ||
gibayaw | matang | LTD80 | LTD63 | |
Paglikay sa mekanismo | α type | |||
Gikutlo nga gahum nga gikutlo | 8KN | 6.3KN | ||
motor | matang | YEJ90LB-4 | YEJ90L-4 | |
gahum | 1.8KW | 1.5KW | ||
boltahe | AC380V | |||
braking torque | 15.2N | |||
luwas nga lock | matang | Swing arm type anti tilt | ||
modelo | LS30 | LS30 | ||
Suspensyon nga mekanismo | gidaghanon | 2 set | ||
mapahaang gitas-on | 1.15-1.75m | |||
Gipataas ang gitas-on sa atubangan nga poste | 1.1-1.7m (1.5m ug labaw sa 1.5m kinahanglan nga makunhuran ang gibug-aton sa pagkarga) | |||
kalidad | Pag-suspenso sa plataporma nga gibug-aton (naglakip sa pagsakay, safety lock, kahon sa motor) | 535kg (steel nga materyal) 380kg (aluminyo nga materyal) | 480kg (steel nga materyal) 340kg (aluminum nga materyal) | |
Ang suspensyon nga mekanismo nga timbang | 2x175kg | |||
counter timbang | 1000kg | 900kg | ||
bug-at nga makinarya | 2000kg (steel material) 1840kg (aluminum nga materyal) | 1790kg (steel nga materyal) 1650kg (aluminum nga materyal) | ||
gisuspinde nga paltform nga kahimtang sa trabaho | temperatura -20 ℃ ~ + 40 ℃ | |||
paryente humidity ≤90% (25 ℃) | ||||
boltahe nga paglikay ± 5% | ||||
Gust wind force≤8.3m / s (Katumbas sa 5 yugto nga hangin) | ||||
Detalyadong Imahe
α-type hoist
Model: LTD80A
Gipataas nga gikusgon: 9.3m / min
Ang gahum sa motor: 1.8KW
Dianmeter sa wire rope: 9.1mm
Kaugalingon nga timbang: 52kg
Sukod: 580mmx300mmx252mm
According to client’s requirment,it can be configured with LTD8 and LTD6.3 series hoist
saftety lock sa gisuspinde nga plataporma
Type: LS30
Gipabug-at nga kusog nga pwersa: 30KN
Diameter sa wire rope: Φ8.3mm
Wire rope locking disstance: ≤200mm
Lock rope angle: plataporma slope angle 3 ° -8 °
Wire tali sa gisuspinde nga plataporma
Istruktura: 4 * 31SW + FC-8.30
Pagtakda: 8.3mm
Kahimtang nga kondisyon: galvanisasyon
Kaagi sa Oiling: uga ug walay lana
Direksiyon sa pagtipas: ZS
Ang makusug nga kusog: 1960n / mm²
Min breaking force: ≥51.8kn
Gisukod nga paglapas nga pwersa: 53.8kn
Wire tali sa gisuspinde nga plataporma
Ngalan: wire rope
Type: Φ18
Standard nga materyal: taas nga kalidad nga taas nga wire nga tenacity
mini breaking force: 53KN
Gigiyahan nga matang nga nahulog arrester sa gisuspinde nga plataporma
Ngalan: giniyahan nga tipikal nga pagkahulog arrester
Type: Φ16-20
Standard nga materyal: puthaw
pagtambal sa nawong: giputos
Pagputol ug Paghatag
Dali nga mga Detalye
Dapit sa Sinugdanan: shanghai, China (Mainland)
Ngalan nga Brand: SUKDANAN
Numero sa Modelo: ZLP630
Paggamit: pagtukod sa pagtukod
Ngalan: Nausab nga Platform
Kolori: Napanunod
Na-rate nga load: 630kg / 800kg / 1000kg
Boltahe: 220V / 380V / 415V
Sertipiko: ISO
Type: Gisuspenso nga Working Platform Equipment
Gikan sa pagtambal: Powder Coatingn o galvanzied
Material: Galvanized Steel
gidak-on nga steel wire rope: 8.3mm
